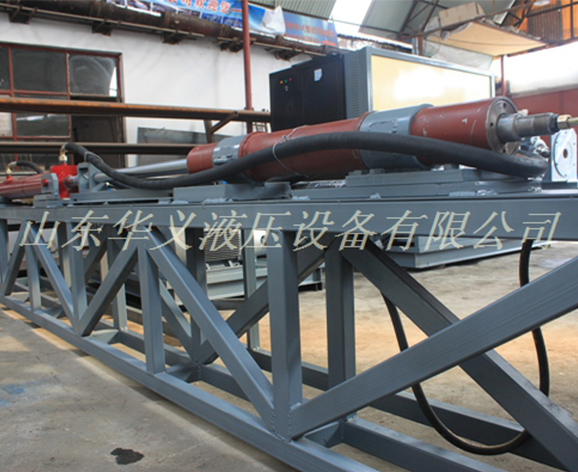

液壓缸試驗臺(油缸試驗臺)可檢測各種形式單雙作用液壓缸(油缸),可試驗油缸的運行性能、油缸最低啟動壓力、內泄漏情況、耐壓性能等。適合液壓缸(油缸)生產廠家產品出廠試驗之用,以及維修單位用于維修檢測各種液壓缸(油缸)。
液壓缸試驗臺測試液壓缸時,應將節流加載閥全開,電磁換向閥開通,壓力油經電磁換向閥和截止閥進到被測油缸,通過遠程調壓閥打開電磁卸荷閥,調整到測試所需要的油壓;通過調整變量主油泵的流量,使供油量達到液壓缸的額定流量。
液壓缸試驗臺的主要測試項目如下:
①最低啟動壓力:在空載工況下,換向閥上位接 通,向液壓缸無桿腔供油,通過遠程調壓閥逐漸給電磁卸荷閥加壓,然后通過壓力表可觀測到活塞桿啟動時的壓力值。這時計算機可通過壓力傳感器記錄試驗數據。
②內泄漏:通過改變電磁換向閥的出油方向(即可將液壓油分別送入液壓缸各腔),再通過遠程調壓閥和電磁卸荷閥調整系統油壓,當活塞運行到行程終點后,將電磁卸荷閥調至被測油缸的額定壓力,這時卸下液壓缸的回油管并接一個量杯,保壓5min后觀察量杯的內泄漏量。
如果需要用液壓缸試驗臺對油缸進行全行程范圍的內泄漏檢測時,可以通過電磁換向閥使加載油缸的活塞桿停在所需的位置。此時,加載油缸活塞桿與被測油缸活塞桿連接,根據以上方法調節檢修,記錄監測數據。
